Haupttechnische Daten Tabelle

Fahrzeugmodell

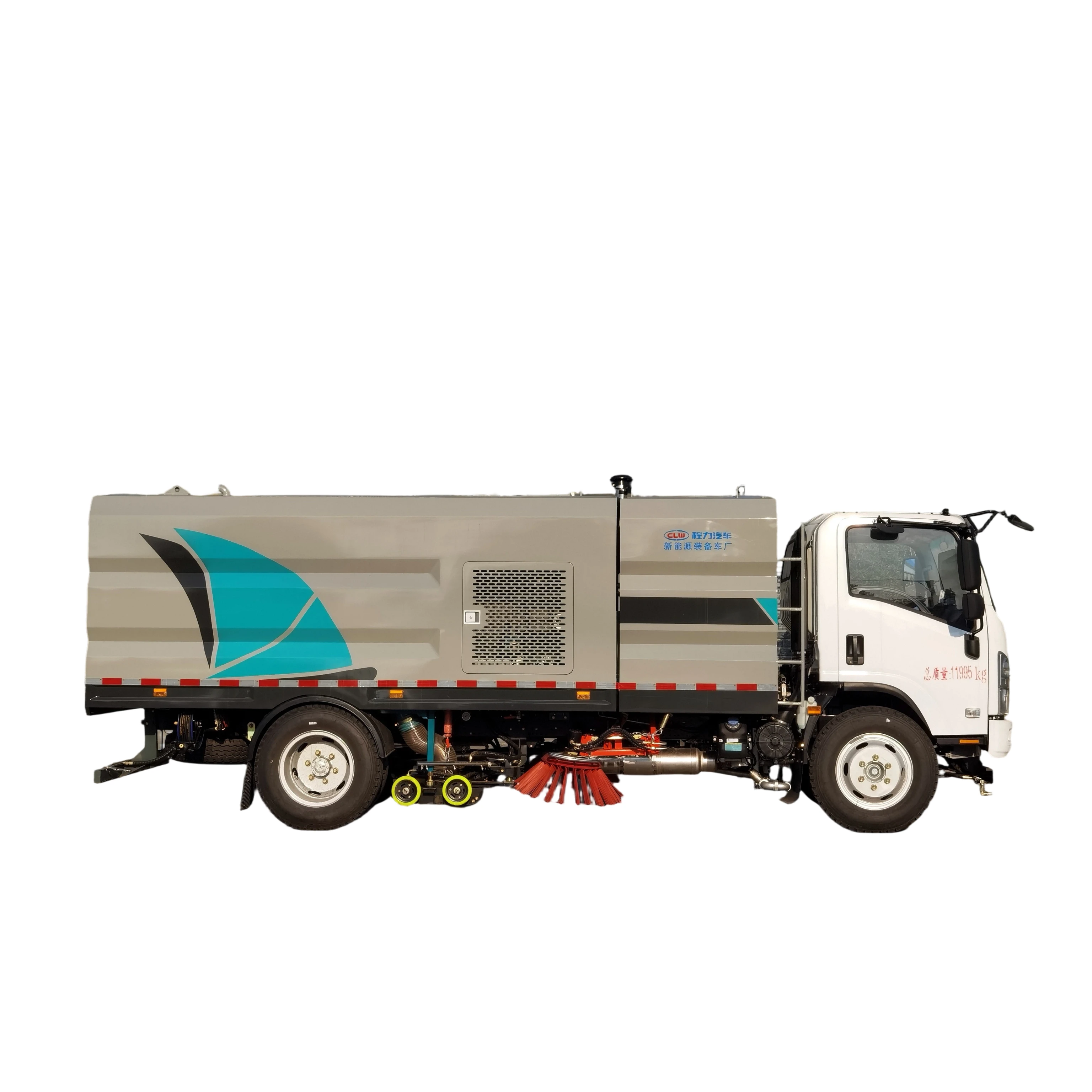

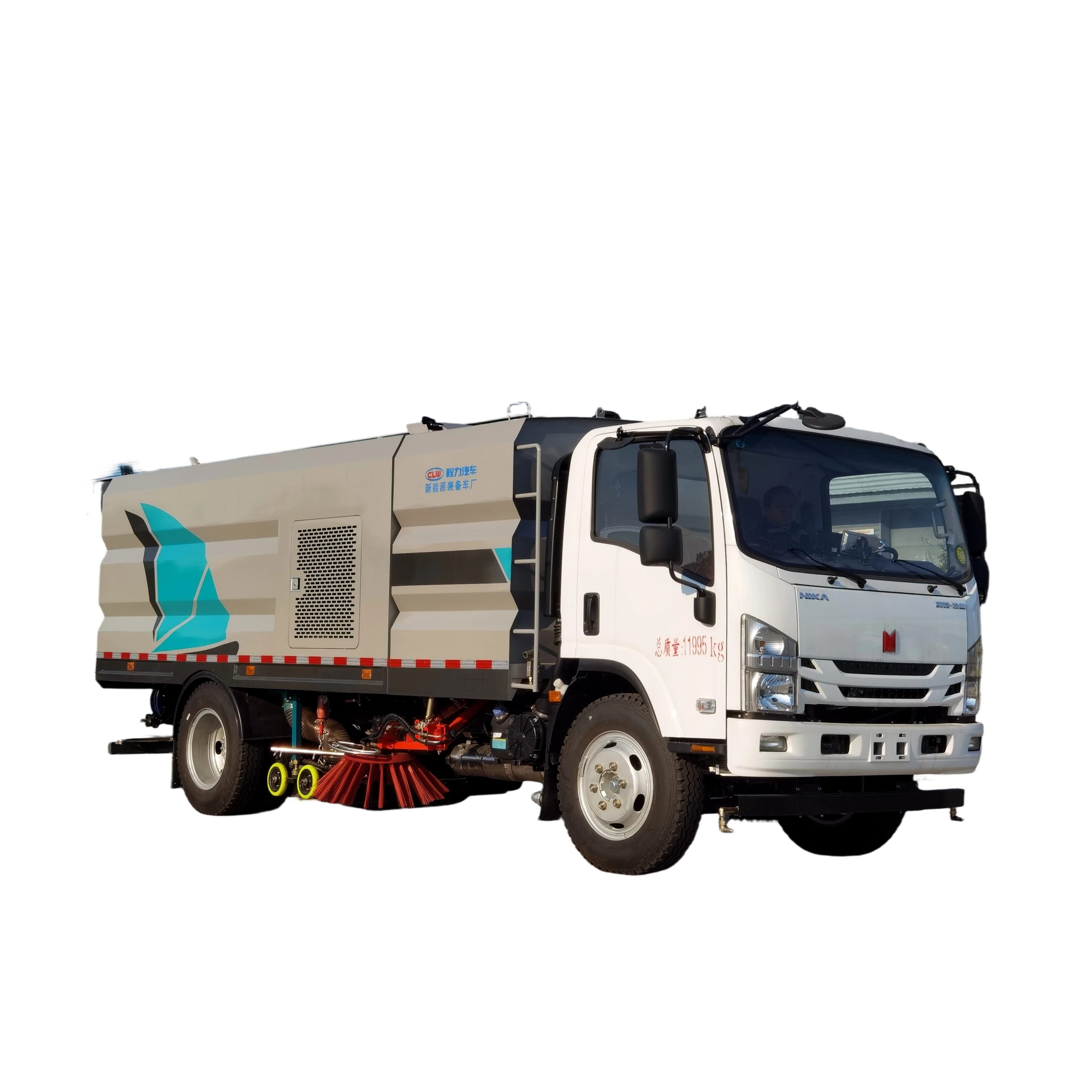

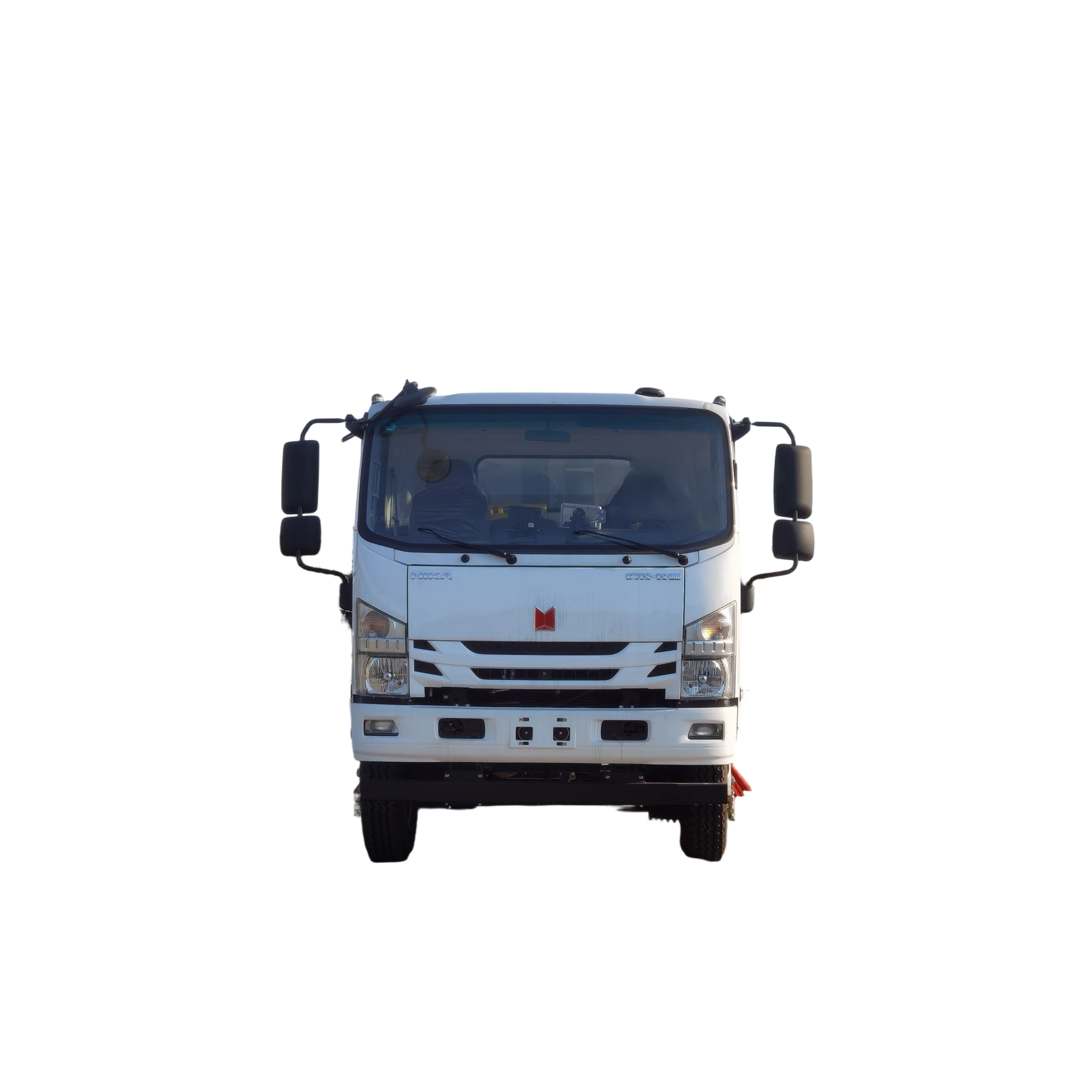

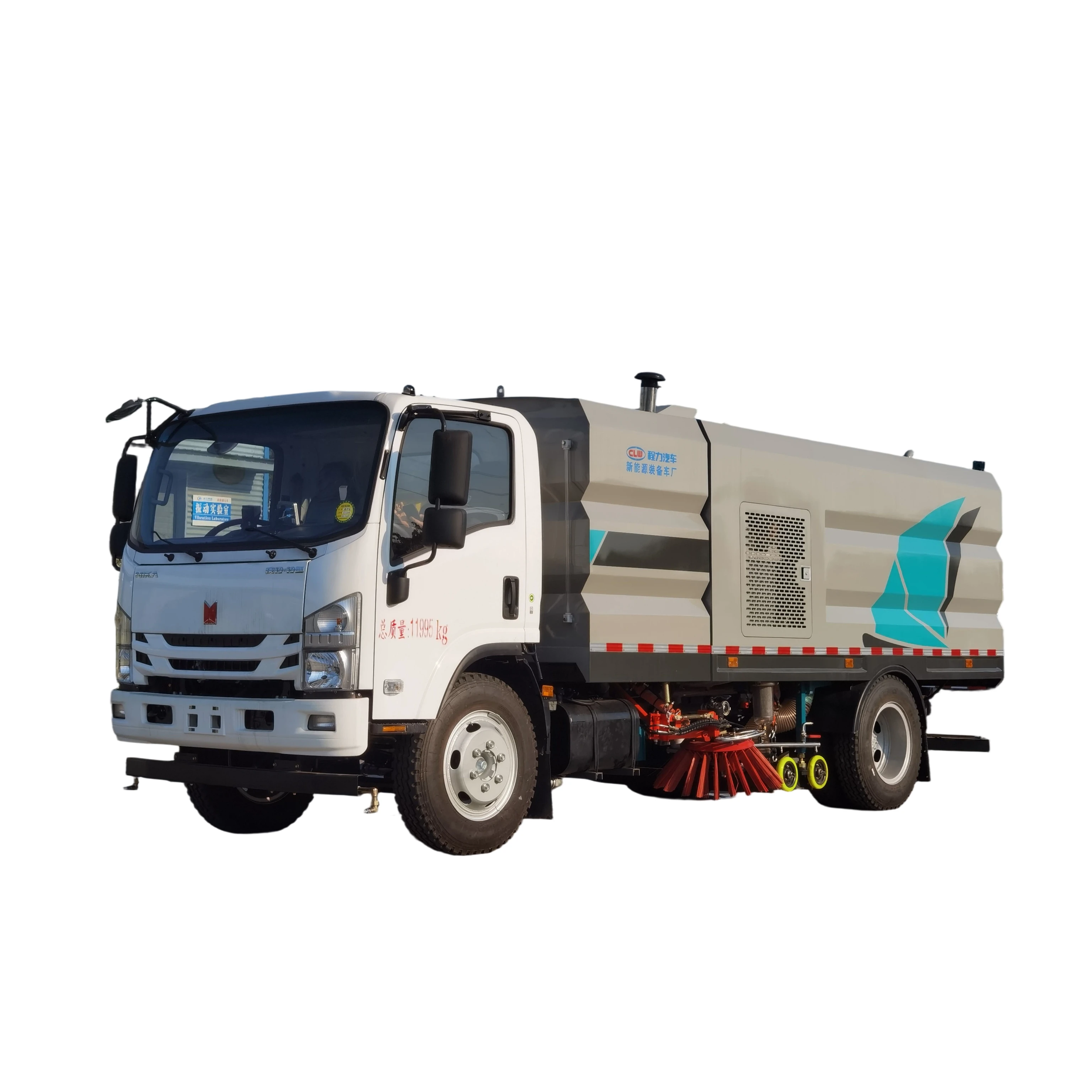

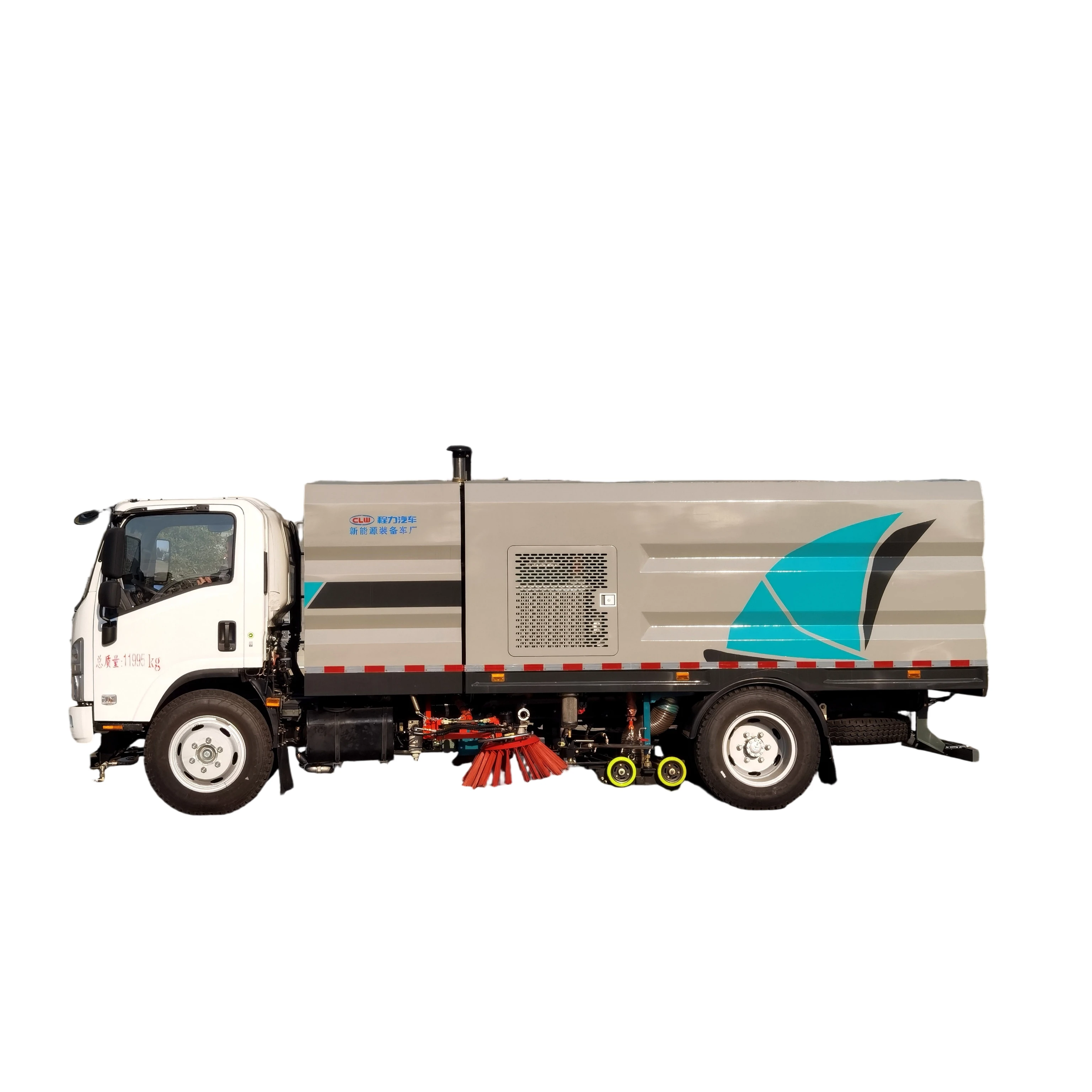

CL5120TXS6BGX Mop-and-sweep vehicle

Mülltonnenabfallwinkel

>=45°

Fahrzeugrahmenmodell

QL1120MEKAY

Scanning Effizienz

≥96%

Radstand

4175 mm

Betriebsgeräusch

<88 dB (entspricht den Anforderungen von GB7258)

Volum des klaren Tanks

5 m³

Scanning System Type

Between the front and rear chassis axles, a vertically adjustable and extendable sweeping disc is installed symmetrically on each side of the frame. The rotation of these discs is driven by hydraulic motors with adjustable speeds.

Kapazität des Müllbehälters

5 m³ (aus Edelstahl hergestellt)

Hauptkomponenten des Reinigungssystems

Drehspindelreinigungsrahmen, Drehspindelreiniger, Hydraulikzylinder, Ölpumpe, Kurbelstange, Einstellstab, Hydraulikmotor, usw.

Reifentyp

8.25R20 16PR

Scannen, um den Durchmesser zu vergrößern

φ800-900 mm

Scannbreite

2800-3200 mm

Scannens motor geschwindigkeit

140 r/min

Abwassernorm

GB3847-2005, GB17691-2018 – Nationaler Standard VI

Scanning Anzahl

2

Fahrgestell-Motor-Modell

Im Cloud: D30TCIF1

Einrichtung zur Neigung der Scanplatte

5°–15° nach vorn geneigt; 5°–10° nach außen geneigt

Fahrgestell-Motor-Leistung

170 ps

Typ der Düsevorrichtung

Die Düse hängt zwischen den hinteren Rädern des Chassis und besteht aus einem Düsenkörper, Rollen und einem Saugrohr. Der Düsenkörper kann synchron mit dem Fahrzeug bewegt werden;seine Höhe wird durch Hydraulikzylinder kontrolliert. Es verfügt über ein breites Doppelsprühdüse-Design mit einer internen langen Reihe von Hochdruck-Düsen (insgesamt 8 Stück) und der Düsenkörper bewegt sich synchron mit der Straßenoberfläche. Die Düsenhöhe wird hydraulisch angetrieben und elektrisch automatisch gesteuert, mit Verwendung eines federbelasteten Schwebesystems.

Modell und Hersteller des Hilfsmotors

B140 33 Dongfeng Cummins Co., Ltd.

Stroh-Durchmesser

φ180 mm

Zweitaktmotorenleistung

102 kW

Strohmarken

NORRES

Zweitaktmotorgespannweite

140 ps

Laufradlager

SKF (Skifer)

Zweiter Motorinhalt

3200 ml

Abriebfestes Außengehäuse für das Laufrad

Stellana

Kratzereignisgeschwindigkeit

3-15 km/h

Arbeitszustand: Der Abstand zwischen dem festen Teil des Düsenrandes und dem Boden

5-8 mm

Säuberkeit Arbeitsgeschwindigkeit

15-20 km/h

Luftgeschwindigkeit in der Düse und dem Rohr

50-65 m/s

Maximale Reinigungskapazität

38000 m²/h

Negativer Druck der Düse

380 mmH2O

Dichte

2.0 g/cm³

Alarmsystem

Rückfahrzeug-Stimmalarmsystem

Scannbreite

3000 mm

Sekundäres Betriebssystem

Der hintere Abschnitt ist mit einem elektronisch gesteuerten Betriebssystem ausgestattet, das die Höhe des Hauptabteils und das Öffnen/Schließen der Hecktür reguliert und Unfälle durch unzureichende Sichtbarkeit des hinteren Bereichs bei der Bedienung vom Fahrgestell aus verhindert. Darüber hinaus verfügt der hintere Abschnitt über funktionale Arbeitsfunktionen.

Saugteilchengröße

>=100 mm

Manuell betriebenes Notfallhebesystem

Bei Ausfall eines Ersatzmotors, der das Hydrauliksystem lahmlegt und das Heben von Bürste, Saugschale oder Hauptkammer verhindert, kann das manuelle Pumpen-Nothebe-System eingesetzt werden.
