Haupttechnische Daten Tabelle

Fahrzeugname

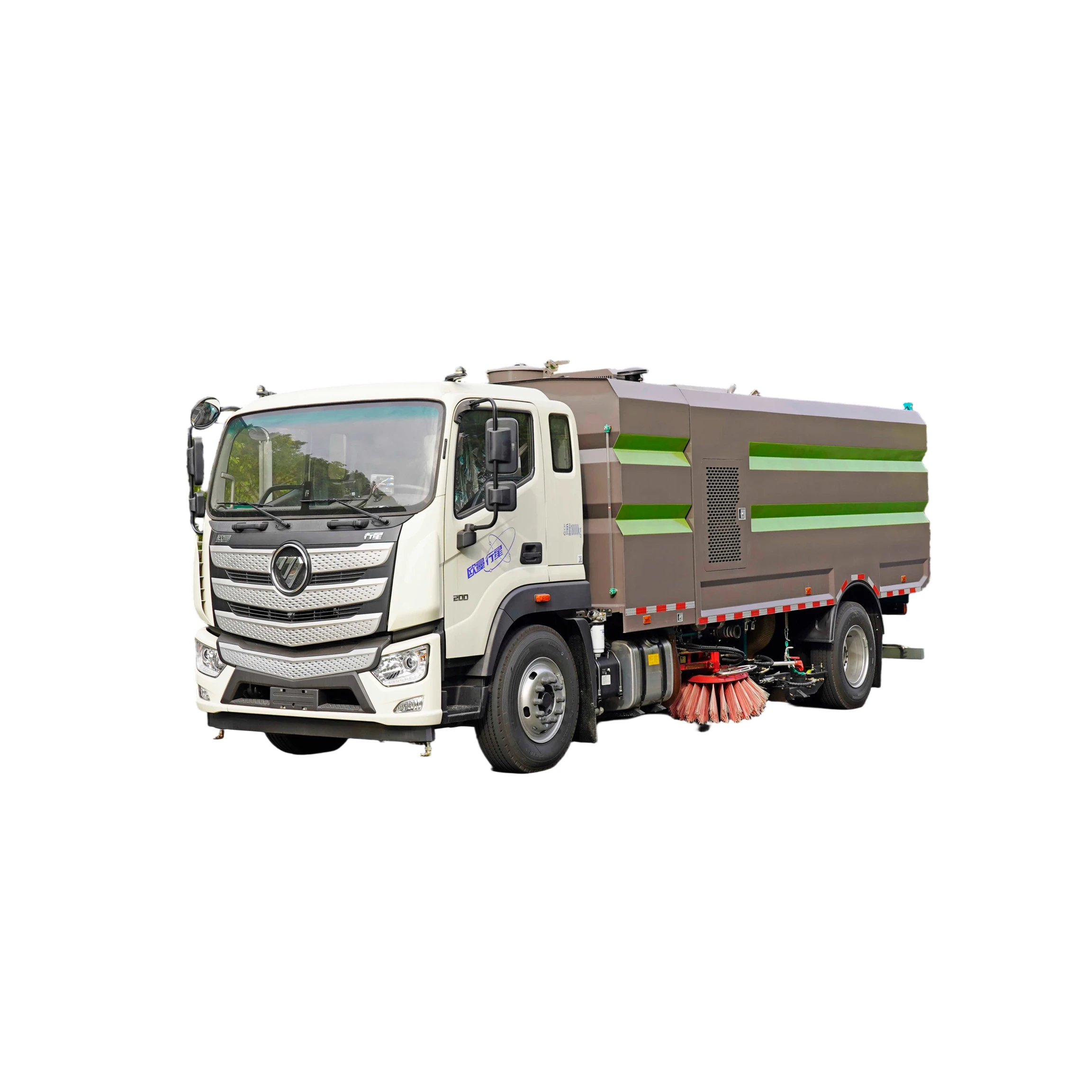

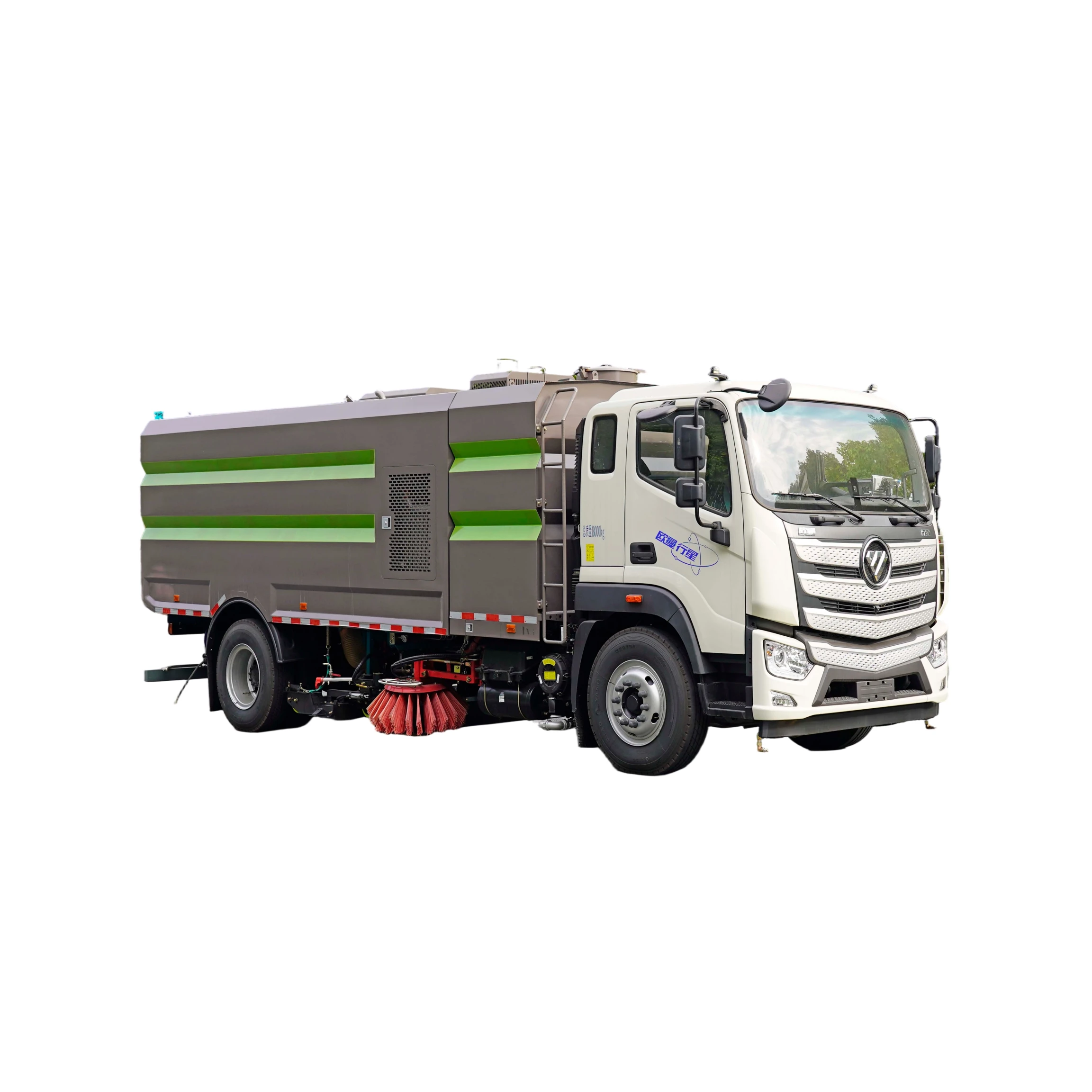

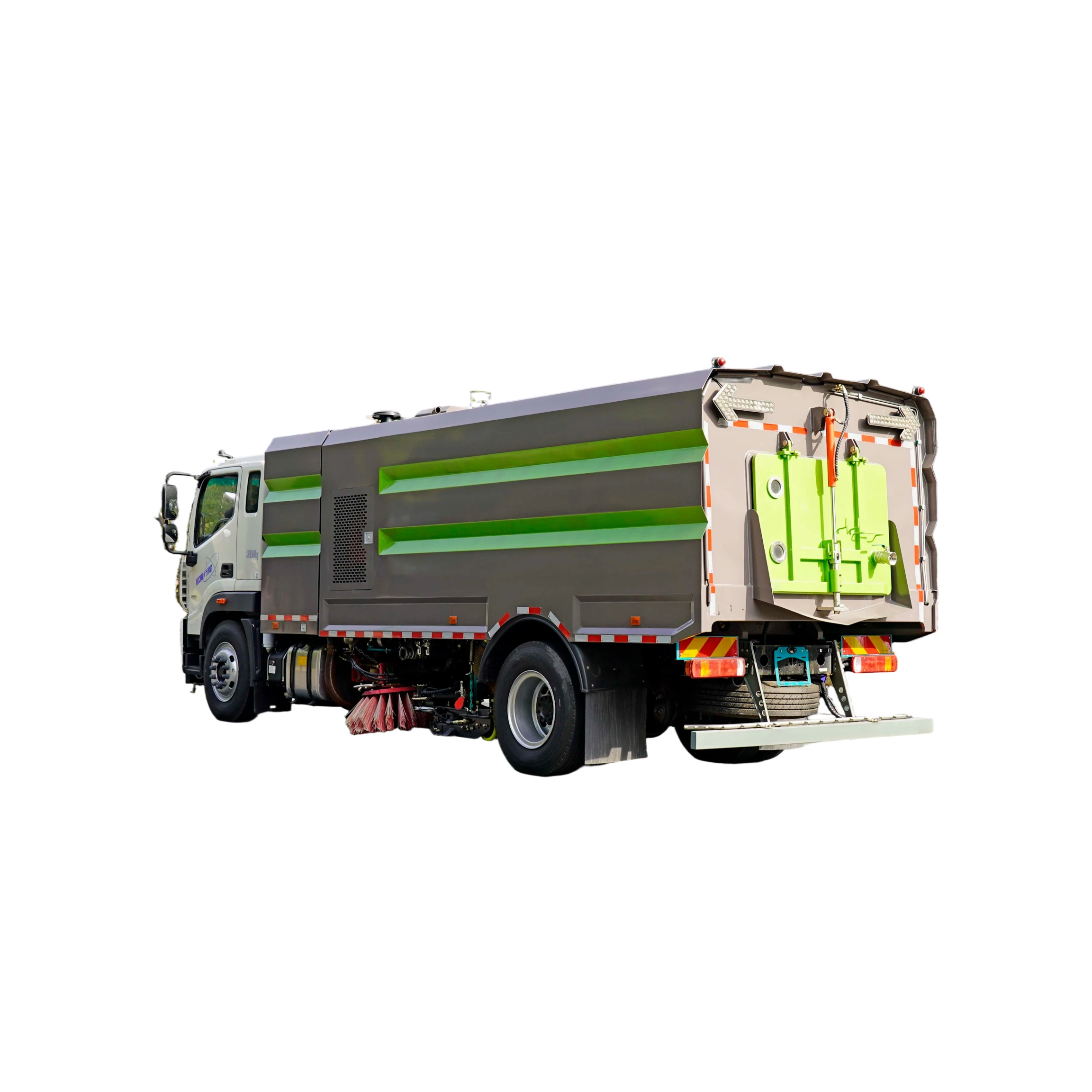

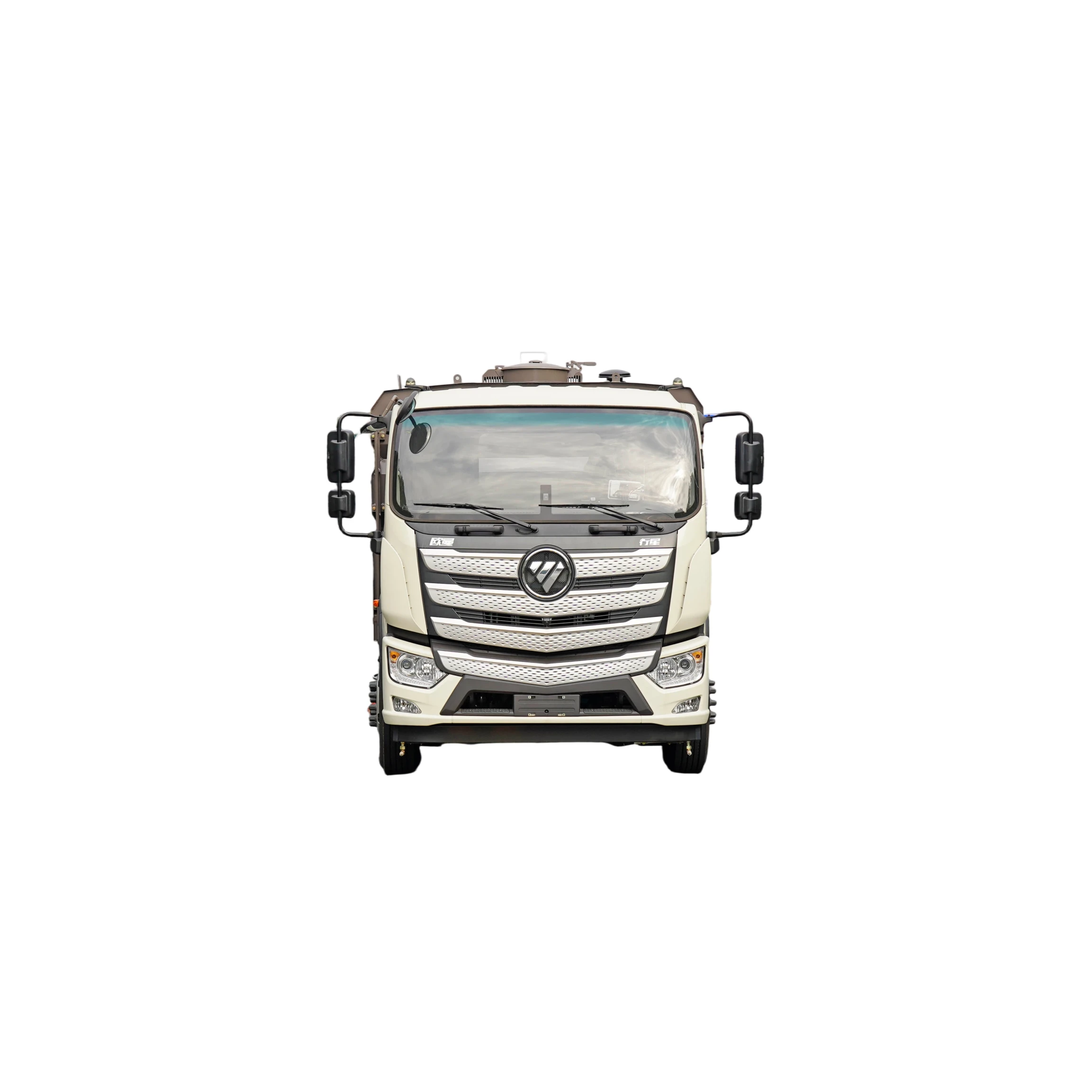

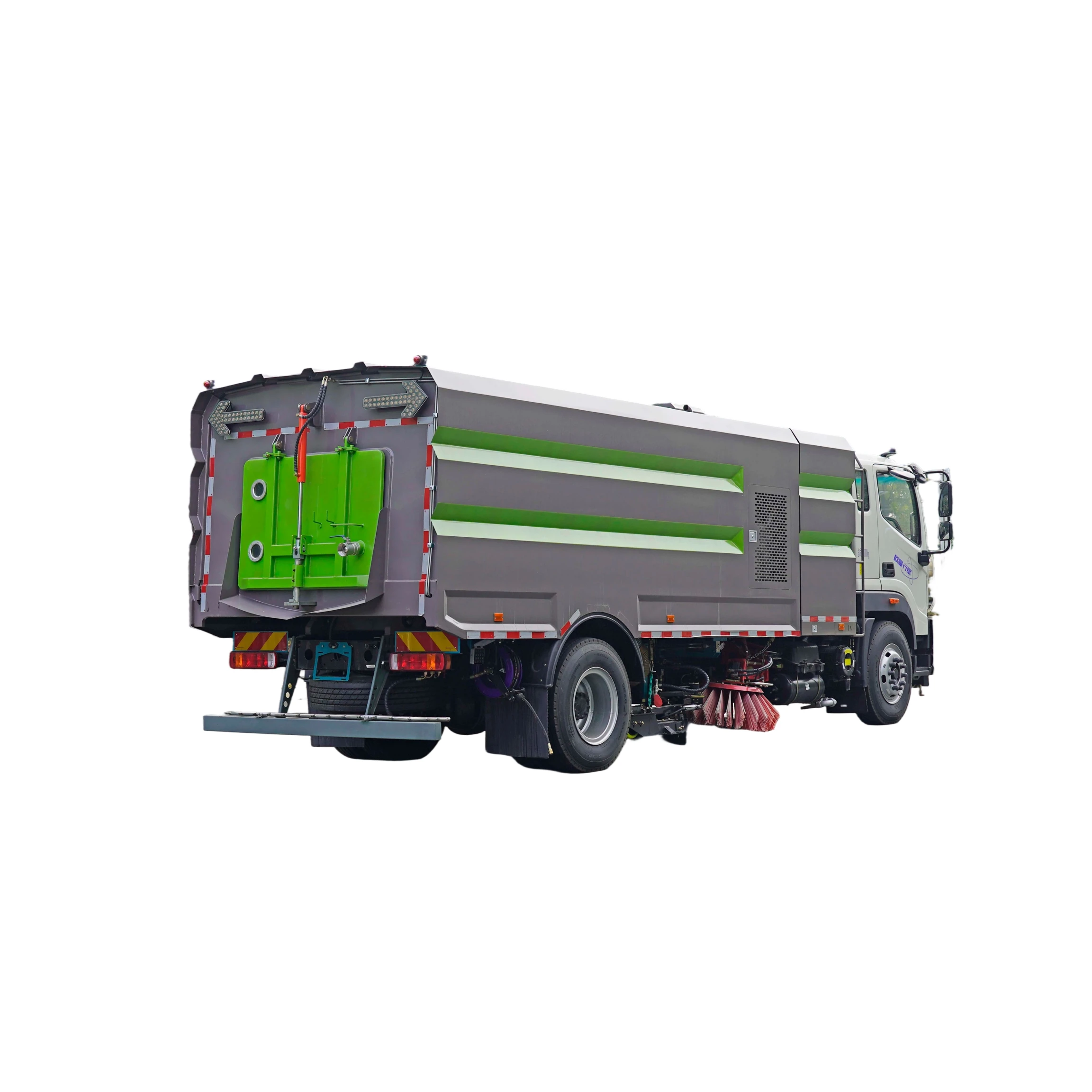

CLW5182TXS6SL Typ Wasserreinigungs- und Schmutzwischensaugfahrzeug

Steuerungsart

Elektronische Steuerung, Ein-Tasten-Bedienung

Fahrzeugrahmenmodell

BJ1181Y6AKS-03

Hydrauliksystemtyp

Offenes Design; zentralisierte elektrische Kontrollbetrieb

Bruttomasse

18000 kg

Hauptkomponenten eines hydraulischen Systems

Antriebpumpen, planetarische Motoren, hydraulische Zylinder, Ventile, integrierte Blöcke, Hochdruckpumpen, u.v.m.

Nenngewicht

11850, 11450 kg

Planetarischer Motor

Liton Motor/Liwoma Motor

Nennbelastung

6020, 5955, 6420, 6355 kg

getriebepumpe

Shiyan Changshun

Radstand

5150 mm

hydraulischer Heber

Hypris

Volum des klaren Tanks

9 m³

Hydraulikzylinderdichtung

Taiwan Dingji

Kapazität des Müllbehälters

7 m³ (aus Edelstahl)

Hydraulikölrohr

Da Hang

Reifentyp

10.00R20 18PR

Elektronische Ventilgruppe

Hypris/Alta

Scannbreite

3000-3500 mm

Erdbebensichere Druckmessung

Chengdu Tianwei

Abwassernorm

GB17691-2018 Nationale Normstufe VI

Rücklaufölfilter

Shanghai Sofima

Länge, Breite und Höhe des Fahrzeugs

8650,8560 × 2500 × 3300,3200,3150,3120 mm

System Overpressure

10-12 MPa

Motorleistung

Yuchai 200/245 hp

Hydraulikölbehältervolumen

≥60 L

Motorhubraum

4156/6234 ml

Composition of an Electrical System in German: Anordnung eines elektrischen Systems

Es besteht aus dem Fahrgestellfahrzeugkreis, den elektrischen Komponenten des Hilfsmotors und dem Betriebssteuerungskreis für spezialisierte Arbeitsgeräte.

Modell und Hersteller des Hilfsmotors

Dongfeng Cummins Co., Ltd.

Karosseriesystemspannung

24 V

Zweitaktmotorenleistung

125 kW

Betriebsgerätesystemspannung

12 V

Zweitaktmotorgespannweite

170 ps

Kombination des elektrischen Steuerungsbox-Panel

Zusätzlicher Motordrehzahlmesser, zusätzlicher Motortemperaturmesser, Öltemperaturwarngerät, verschiedene Betriebssteuerungsschalter

Zweiter Motorinhalt

5900 ml

Steuerungsumschalter

Shanghai Schneider

Scannbreite

3000-3500 mm

Programmierbare Logiksteuerung

Bai Qiaofu

Maximale Reinigungskapazität

60000 m²/h

Schaltkreisbreaker

Haiger

Kratzereignisgeschwindigkeit

3-15 km/h

Batterietyp

12V–140 Ah (2 Einheiten parallel verbunden)

Reinigungsgeschwindigkeit

15-20 km/h

Lüfterart

Wartungsfreier Zentrifugalventilator

Sogvermögensdichte

2.0 g/cm³

Nennbetriebsgeschwindigkeit des Ventilators

2000 r/min

Qualität des Sogvermögens

1.5 kg

Ventilatorantriebstyp

Zusätzlicher Motor, Kupplung, gezähnter hochtemperaturbeständiger A-Band-Antrieb (4 Stück)

Saugteilchengröße

>=100 mm

Lüfterriemen

Zhejiang Three-Dimensional

Mülltonnenabfallwinkel

>=30°

automatische Kupplung

Zentrifugal

Scanning Effizienz

≥96%

Luftvolumenstrom

12000-23000 m³/h

Betriebsgeräusch

<88 dB (entspricht den Anforderungen von GB7258)

Scanning System Type

Between the front and rear chassis axles, a vertically adjustable and extendable sweeping disc is installed symmetrically on each side of the frame. The rotation of these discs is driven by hydraulic motors with adjustable speeds.

Angetriebene Art

4×2 Hinterradantrieb

Hauptkomponenten des Reinigungssystems

Drehspindelreinigungsrahmen, Drehspindelreiniger, Hydraulikzylinder, Ölpumpe, Kurbelstange, Einstellstab, Hydraulikmotor, usw.

Suspensionsart

Blechfeder

Scannen, um den Durchmesser zu vergrößern

φ800-900 mm

Anzahl der Blechfedern (vorne/hinten)

10/10+8, 10/8+8

Scannens motor geschwindigkeit

140 r/min

Bremstyp

Doppelzirkulationsluftbremssystem, Trommeltyp

Scanning Anzahl

2

Bremsweg (bei vollem Last, 30 km/h)

≤10 m

Einrichtung zur Neigung der Scanplatte

5°–15° nach vorn geneigt; 5°–10° nach außen geneigt

maximale Geschwindigkeit

89 km/h

Typ der Düsevorrichtung

Die Düse hängt zwischen den hinteren Rädern des Chassis und besteht aus einem Düsenkörper, Rollen und einem Saugrohr. Der Düsenkörper kann synchron mit dem Fahrzeug bewegt werden;seine Höhe wird durch Hydraulikzylinder kontrolliert. Es verfügt über ein breites Doppelsprühdüse-Design mit einer internen langen Reihe von Hochdruck-Düsen (insgesamt 8 Stück) und der Düsenkörper bewegt sich synchron mit der Straßenoberfläche. Die Düsenhöhe wird hydraulisch angetrieben und elektrisch automatisch gesteuert, mit Verwendung eines federbelasteten Schwebesystems.

mindest Kurvenradius

8 m

Stroh-Durchmesser

φ180 mm

maximale Steigungsfähigkeit

≥30%

Strohmarken

NORRES

Kupplungssystem

Einzelteilige trockene Membranschraubenfederkupplung, hydraulisch betrieben

Laufradlager

SKF (Skifer)

Getriebesystem

8-Gang-Getriebe

Abriebfestes Außengehäuse für das Laufrad

Stellana

Motor Kraftstoffverbrauch (auf der Straße)

≤14 L/100km

Arbeitszustand: Der Abstand zwischen dem festen Teil des Düsenrandes und dem Boden

5-8 mm

Motor Kraftstoffverbrauch (während des Betriebs)

≤8 L/h

Luftgeschwindigkeit in der Düse und dem Rohr

50-65 m/s

Motor Kraftstoffverbrauch (während des Betriebs)

≤3 L/10000m²

Negativer Druck der Düse

380 mmH2O

Wasserstrahlbehandlungsmethode der Staubabsaugungssysteme

Tiefdrucknebel

Alarmsystem

Rückfahrzeug-Stimmalarmsystem

Hauptkomponenten des Staubabsaugungssystems

Hochdruckpumpe, Wasserfilter, Rohrleitungssystem, Edelstahlbespritzzylinder, Hochdruckdüse, usw.

Sekundäres Betriebssystem

Der hintere Abschnitt ist mit einem elektronisch gesteuerten Betriebssystem ausgestattet, um die Höhe des Hauptabteils und das Öffnen/Schließen der Hecktür zu regeln.

Anlagenstandort zur Staubbeseitigung und -kontrolle

Links, Rechts und Vorder scanning

Manuell betriebenes Notfallhebesystem

Bei Ausfall eines Ersatzmotors, der das Hydrauliksystem lahmlegt und das Heben von Bürste, Saugschale oder Hauptkammer verhindert, kann das manuelle Pumpen-Nothebe-System eingesetzt werden.

Installationsort für Staubsauger und Staubabsaugungssysteme

Innerhalb des Sauganschlusses des Saugnapfes
